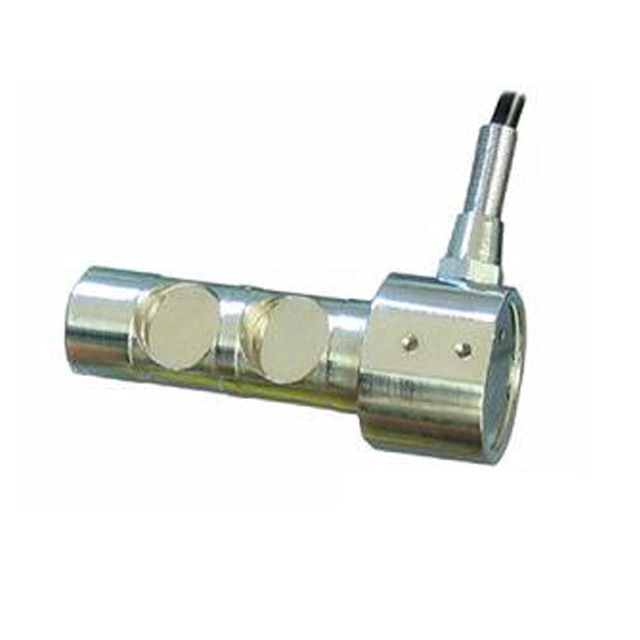

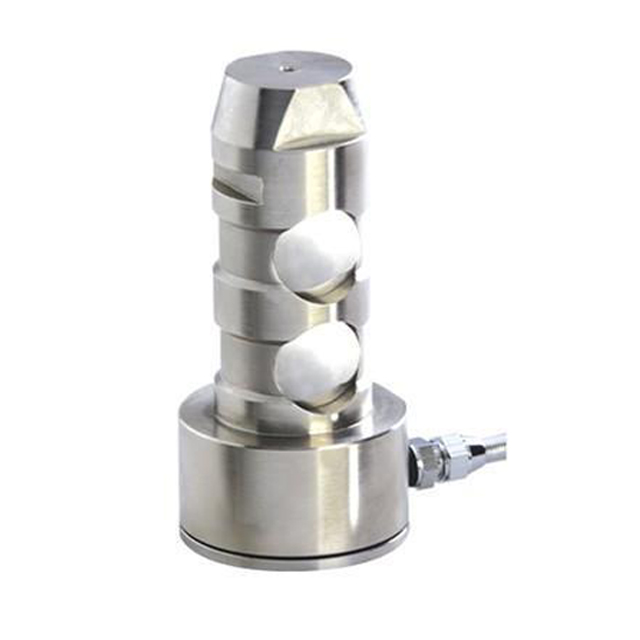

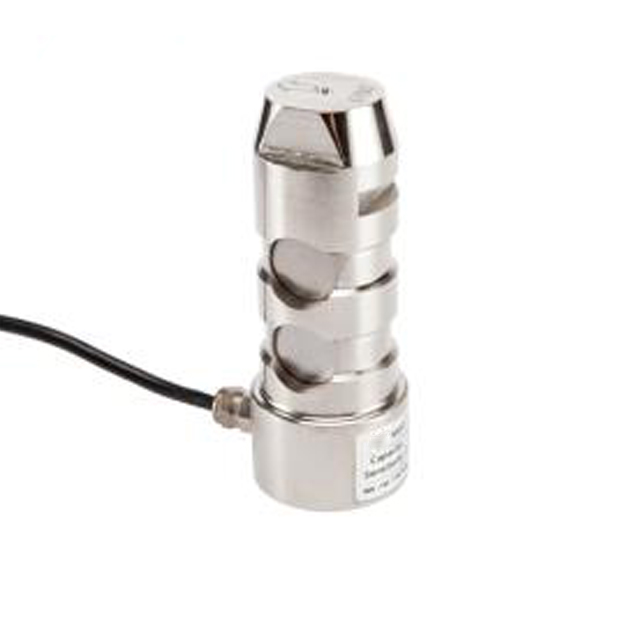

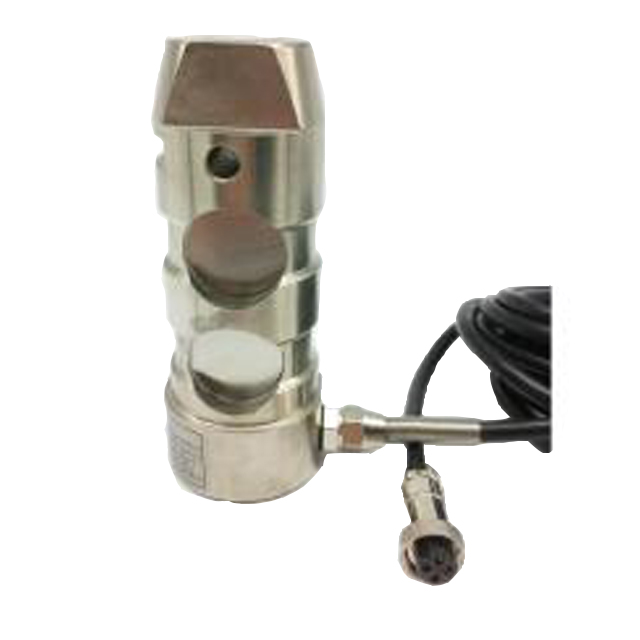

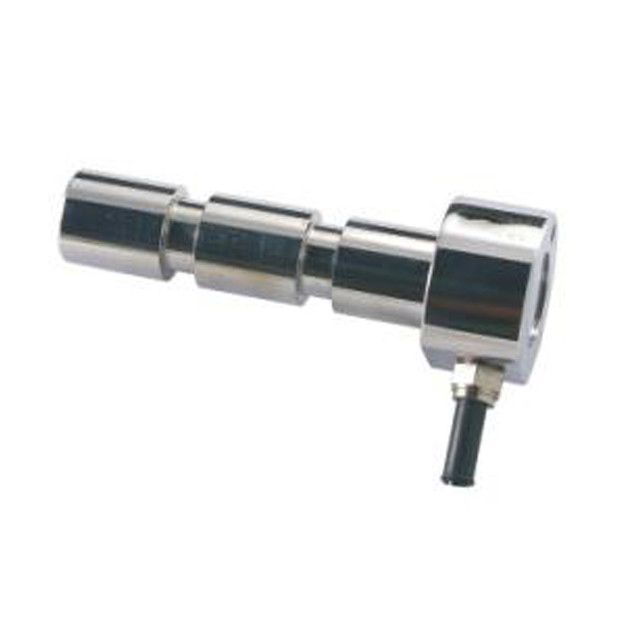

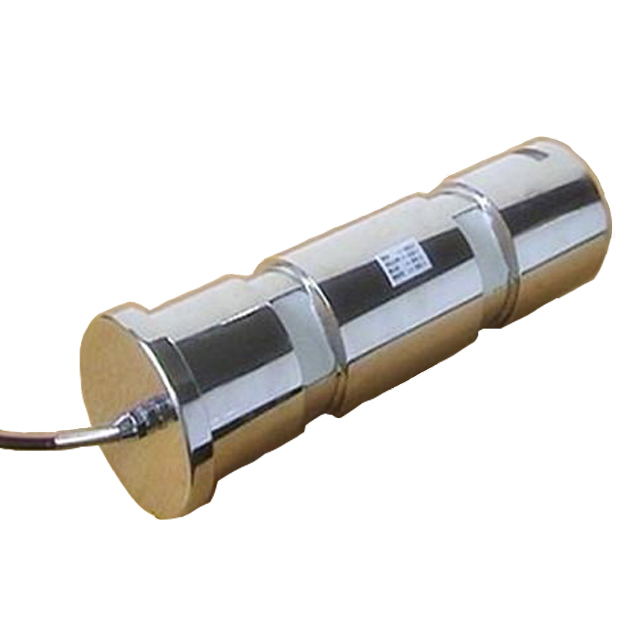

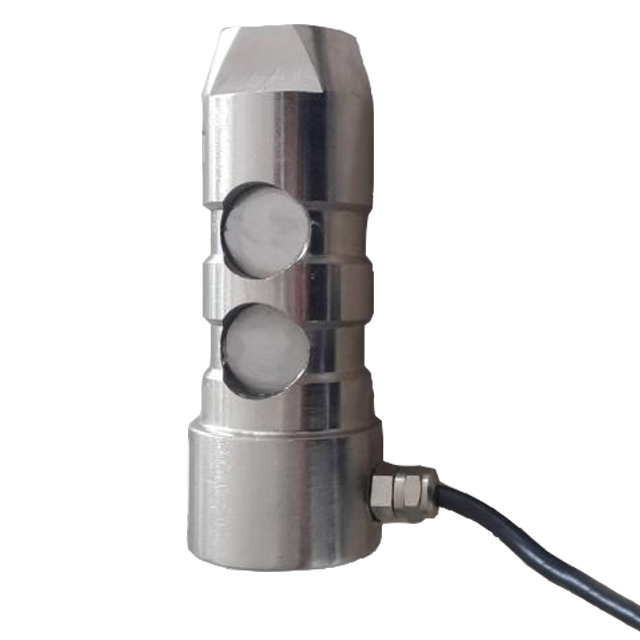

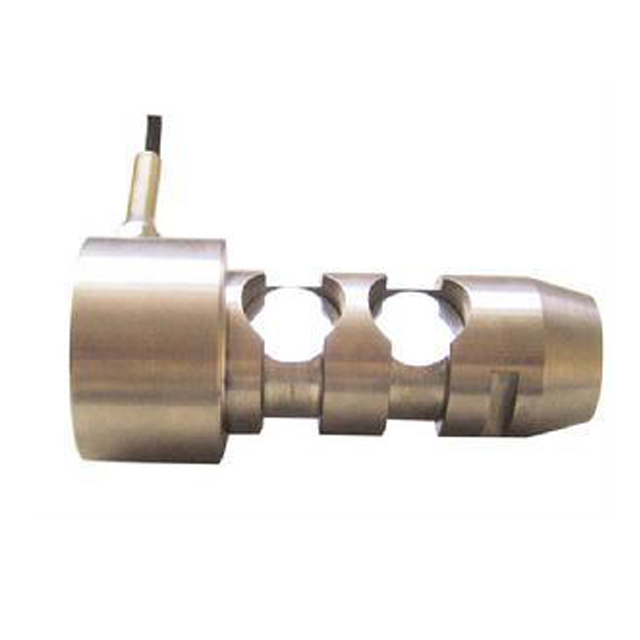

TP3063 轴销传感器

TP3063轴销传感器实际上就是一根承受剪力作用的空心截面圆轴,双剪型电阻应变计粘贴在中心孔内凹槽中心的位置上,有两种组桥测量方式,即两个凹槽处的双剪型电阻应变计共同组成一个惠斯通电桥,或分别组成惠斯通电桥再并联进行测量。


枫庆服务热线
13817545496
021-56610867

TP3063轴销传感器实际上就是一根承受剪力作用的空心截面圆轴,双剪型电阻应变计粘贴在中心孔内凹槽中心的位置上,有两种组桥测量方式,即两个凹槽处的双剪型电阻应变计共同组成一个惠斯通电桥,或分别组成惠斯通电桥再并联进行测量。



产品特点

1.结构紧凑,外形简单,容易加工;

2.有很强的抗扭转、抗弯曲能力,

3组装容易,使用方便。



产品应用

轴销传感器主要应用于电子吊秤领域,与U形吊环配合,组装成数量式或无线传输式电子吊秤最为多见。



产品参数

技术参数

量程

0~3t~300t

输入阻抗

385±35Ω

灵敏度

2±0.1mv/V

输出阻抗

350±3Ω

综合精度

0.1%FS

绝缘阻抗

≥2000MΩ

蠕变

±0.05%FS/30分

激励电压

5~12VDC

非线性

±0.05%FS

工作温度范围

-20~+70℃

滞后误差

±0.03%FS

允许过负荷

120%F*S

重复性误差

±0.03%FS

密封等级

IP66

零点温度系数

±0.03%FS/10℃

材质

合金钢

输出温度系数

±0.03%FS/10℃

线缆

Φ5*2000mm

输出

0-10mV,4~20mA,0~5V,0~10V,R485,R232
