基本原理
1、 扭矩测量：采用应变片电测技术，在弹性轴上组成应变桥，向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成扭应变成正比的频率信号。
2、 转速测量：通过光耦合及相应的处理电路，将转速信号转换成脉冲信号输出，旋转设备每转动一圈输出60个脉冲。
产品特点：
1.信号输出可选择脉冲方波或4-20mA、1-5V等标准信号，也可配备本公司的二次仪表。
2.检测精度高，稳定性好，抗干扰性强。
3.不需反复调零即可；连续测量正反扭矩。
4.既可测量静止扭矩，也可测量动态扭矩。
5.体积小、重传感器可脱离二次仪表独立使用，只需提供24VDC电源，即可输出阻抗与扭矩成正比脉冲方波频率信号或标准变送信号。重量轻、易于安装。
一、基本原理
1、扭矩测量：采用应变片电测技术，在弹性轴上组成应变桥，向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。
2、频率测量：通过光耦合及相应的处理电路，将转速信号转换成脉冲信号输出，旋转设备每转动一圈输出60个脉冲。
二、产品特点
1、信号输出可选择脉冲方波或4-20mA、1-5V等标准信号，也可配备本公司的二次仪表。
2、检测精度高、稳定性好、抗干扰性强。
3、不需反复调零即可；连续测量正反扭矩。
4、既可测量静止扭矩，也可测量动态扭矩。
5、体积小、重传感器可脱离二次仪表独立使用，只需提供24VDC电源，即可输出阻抗与扭矩成正比脉冲方波频率信号或标准变送信号。重量轻、易于安装。
三、应用领域
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；
4、可用于污水处理系统中的扭矩及功率的检测；
5、可用于制造粘度计；
6、可用于过程工业和流程工业中。
频率输出型主要性能指标
扭矩示值误差： ＜± 0．5 % F · S | 灵敏度： 1±0．2 mv / V |
非线性： ＜±0．25 % F· S | 重复性： ＜±0．2% F· S |
回差： ＜0．2 % F· S | 零飘（24小时）： ＜0．5 % F· S |
零点温飘： ＜0．5 % F·S /10℃ | 输出阻抗： ＜1KΩ ±3Ω |
绝缘阻抗： >500MΩ | 静态超载： 120 % |
断裂负载： 200 % | 使用温度： -20℃ ～ 60℃ |
储存温度： －20 ～ 70℃ | 电源电压： 24VDC/500mA |
总消耗电流： ＜200mA | 频率信号输出： 10KHZ-±5KHZ |
负额定扭矩： 5KHz±10Hz | 零扭矩： 10KHz±10Hz |
正额定扭矩： 15KHz±10Hz | 信号占空比： （50±20）% |

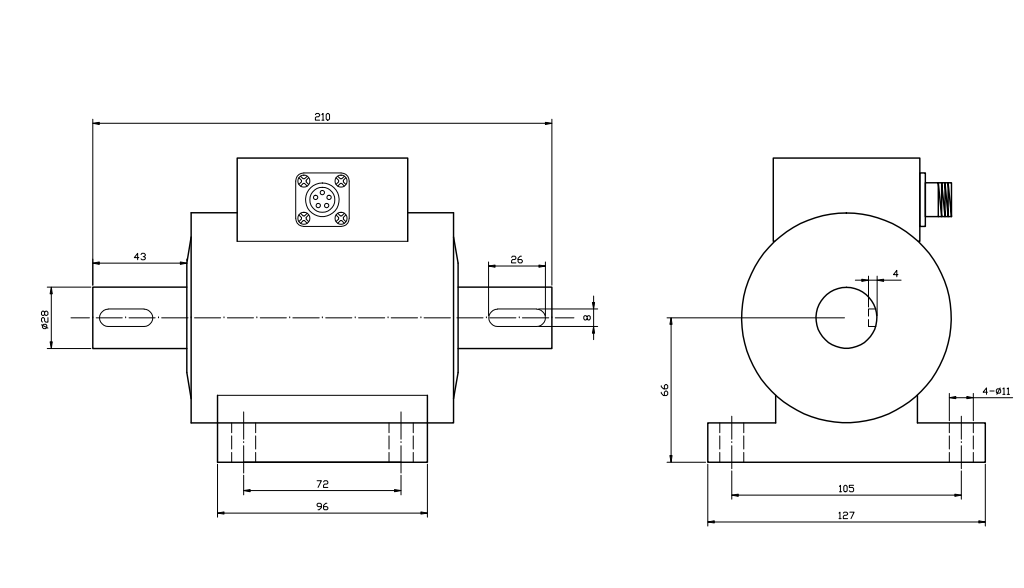

JN-DN 尺寸
0-150Nm范围内：大量程尺寸可咨询厂家人员

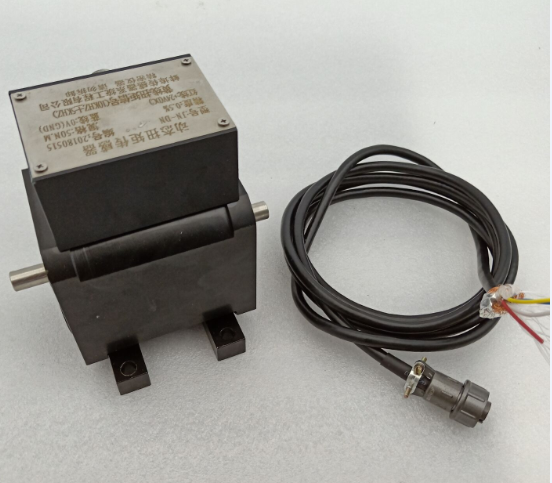

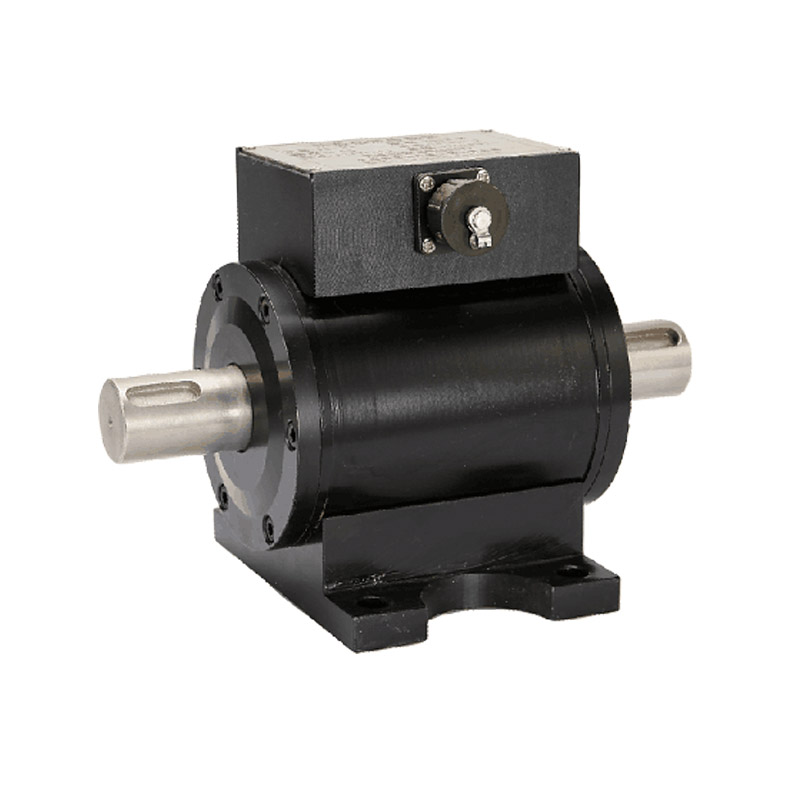

动态扭矩传感器
一、基本原理
1、扭矩测量：采用应变片电测技术，在弹性轴上组成应变桥，向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。
2、频率测量：通过光耦合及相应的处理电路，将转速信号转换成脉冲信号输出，旋转设备每转动一圈输出60个脉冲。可输出模拟量或者数字信号比如RS485或者RS232。
二、产品特点
1、信号输出可选择脉冲方波或4-20mA、1-5V等标准信号，也可配备本公司的二次仪表。
2、检测精度高、稳定性好、抗干扰性强。
3、不需反复调零即可；连续测量正反扭矩。
4、既可测量静止扭矩，也可测量动态扭矩。
5、体积小、重传感器可脱离二次仪表独立使用，只需提供24VDC电源，即可输出阻抗与扭矩成正比脉冲方波频率信号或标准变送信号。重量轻、易于安装。
三、应用领域
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；
4、可用于污水处理系统中的扭矩及功率的检测；
5、可用于制造粘度计；
6、可用于过程工业和流程工业中。
频率输出型主要性能指标
扭矩示值误差： ＜± 0．5 % F · S | 灵敏度： 1±0．2 mv / V |
非线性： ＜±0．25 % F· S | 重复性： ＜±0．2% F· S |
回差： ＜0．2 % F· S | 零飘（24小时）： ＜0．5 % F· S |
零点温飘： ＜0．5 % F·S /10℃ | 输出阻抗： ＜1KΩ ±3Ω |
绝缘阻抗： >500MΩ | 静态超载： 120 % |
断裂负载： 200 % | 使用温度： -20℃ ～ 60℃ |
储存温度： －20 ～ 70℃ | 电源电压： 24VDC/500mA |
总消耗电流： ＜200mA | 频率信号输出： 10KHZ-±5KHZ |
负额定扭矩： 5KHz±10Hz | 零扭矩： 10KHz±10Hz |
正额定扭矩： 15KHz±10Hz | 信号占空比： （50±20）% |

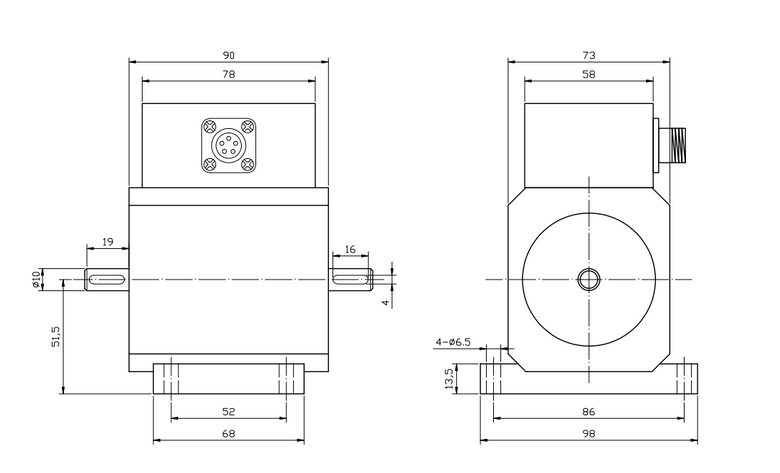

JN-DN 尺寸
0-500Nm范围内：大量程尺寸可咨询厂家人员
